Конденсаторные установки для компенсации реактивной мощности КРМ (УКМ 58)

Автоматические конденсаторные установки компенсации реактивной мощности предназначены для компенсации реактивной мощности в электросети.

Установка КРМ (УКМ 58) включает/отключает необходимое количество конденсаторов в зависимости от заданного и действующего в сети косинуса фи.

Кроме того, КРМ (УКМ 58) служит для повышения коэффициента мощности электрооборудования промышленных предприятий и распределительных сетей на напряжение 0,4 кВ частоты 50 Гц путем автоматического регулирования реактивной мощности. Электронный регулятор, управляемый микропроцессором, обеспечивает соблюдение требуемого коэффициента мощности с большой точностью и в широком диапазоне компенсируемой реактивной мощности.

Установки оснащены экологически безвредными конденсаторами современной конструкции.

Основные технические характеристики:

  • Номинальное напряжение - 400В
  • Частота - 50 Гц
  • Степень защиты - IP 21
  • Температура окружающего воздуха - от -45° до +45° С
  • Конденсаторы - КЭК, КЭП

Пример условного обозначения: УКМ 58-0,4-100-33,3 У3(1), где

  • УК - установка конденсаторная;
  • М - регулируется по реактивной мощности;
  • 58 - конструктивное исполнение;
  • 0,4 - номинальное напряжение, кВ;
  • 100 - номинальная мощность установки, кВАр;
  • 33,3 - мощность ступени регулирования;
  • У3(1) - климатическое исполнение и категория размещения («У» - для умеренного климата; «3» - внутри помещения, «1» - для наружной установки).

Типы конденсаторных установок КРМ (УКМ 58)

Конденсаторные установки УКМ58 (КРМ, АКУ, УКРМ, УКМ) изготавливаются на напряжение 0,23кВ; 0,4кВ; 0,66кВ; 0,69кВ и позволяют:

  • разгрузить от реактивного тока распределительные сети (распределительные устройства, кабельные и воздушные линии), трансформаторы и генераторы;
  • снизить потери мощности и падение напряжения в элементах систем электроснабжения;
  • сократить расходы на электроэнергию;
  • ограничить влияние высших гармоник и сетевых помех; уменьшить асимметрию фаз.

Технические характеристики установок конденсаторных УКМ58-0.4

Высоковольтные конденсаторные установки КРМ (УКЛ 56, УКЛ 57) - 6,3 (10,5) кВ

КРМ-6,3(10,5) кВ (аналог УКЛ 56, УКЛ 57) - установки компенсации реактивной мощности на напряжение на 6 и 10 кВ, частотой 50 Гц, мощностью от 50 до 4050 кВАр - предназначены для повышения значения коэффициента мощности cos φ в электрических распределительных трехфазных сетях.

Особенности КРМ-6,3(10,5) кВ

  • силовые конденсаторы трехфазные предназначены для компенсации реактивной мощности и фильтрации высших гармоник;
  • электроды конденсатора изготовлены из алюминиевой фольги, диэлектриком является полипропиленовая пленка;
  • конденсаторы имеют встроенные разрядные резисторы и защищены внутренними предохранителями;
  • установки имеют модульный принцип построения, что позволяет постепенно наращивать их мощность;
  • КРМ имеют оптимальные массогабаритные характеристики.

Установки КРМ-6,3(10,5) кВ рассчитаны на эксплуатацию в закрытых помещениях в районах с умеренным и холодным климатом:

  • температура окружающего воздуха - от –40 до +50° С;
  • высота над уровнем моря - не более 1000 м;
  • окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров, разрушающих металлы и изоляцию.

Основные технические характеристики высоковольтных КРМ

  • Номинальное напряжение, кВ: 6,3 / 10,5
  • Номинальная мощность, кВАр: 50…4050
  • Частота, Гц: 50
  • Максимальная перегрузка по току, Iном: 1,3
  • Максимальная перегрузка по напряжению, Uном: 1,1
  • Степень защиты: IP44 (для У1); IP21 (для У3)

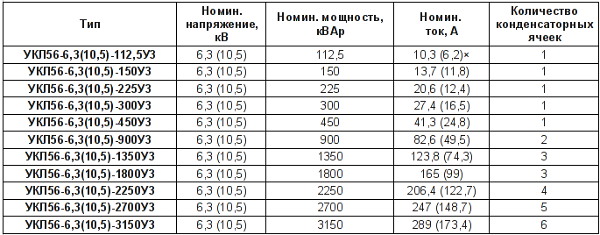

Технические характеристики КРМ-6,3/10,5кВ (УКЛ 56, УКЛ 57)

Компания "ПромЭК" является дилером производителей конденсаторных установок и поставит их по Вашей заявке по лучшим в регионе ценам. Плюс выстроенная логистика - и преимущества сотрудничества с нашей Компанией очевидны. Звоните!


Доставка по России.
Скидки постоянным клиентам!
