Насосы ЦНС (ЦНСН, ЦНСГ, ЦНСП, ЦНСМ) горизонтальные секционные

Электронасосы ЦНС и их модификации

Насосы ЦНС по конструкции являются центробежными горизонтальными многоступенчатыми секционными.

В насосах этого типа поток перекачиваемой жидкости последовательно перемещается несколькими рабочими колесами, смонтированными на одном валу. Корпус насоса состоит из отдельных секций - по числу рабочих колес минус единица, так как одно из колес расположено в крышке корпуса. Секционная конструкция корпуса насоса позволяет увеличить или уменьшить напор, не изменяя производительности.

Насосы типа ЦНС по конструкции и области применения разделяются на группы.

Насосы ЦНС предназначены для перекачивания воды с pH 7-8,5, температурой до +45°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах холодного водоснабжения промышленных, административных и жилых зданий и сооружений; в системах водоотлива каменноугольных шахт; в системах подачи воды в нефтеносные пласты.

Насосы ЦНСГ предназначены для перекачивания воды с pH 7-8,5, температурой до +105°С, с массовой долей механических примесей не более 0,1%, размером твердых частиц не более 0,1 мм с микротвердостью не более 1,47 ГПа. Применяются в системах горячего водоснабжения промышленных, административных и жилых зданий.

Насосы ЦНСМ предназначены для перекачивания турбинного масла Т22 ГОСТ 32-74 с диапазоном температур от +2 до +60°С. Применяются в масляных системах турбогенераторов для подачи масла в уплотняющие подшипники.

Насосы ЦНСН предназначены для перекачивания обводненной (до 90%) газонасыщенной и товарной нефти с температурой от 0 до +45°С с плотностью 700-1050 кг/м³, кинематической вязкостью не более 1,5*10-4 м²/с, имеющей водородный показатель рН 7-8,5, давлением насыщенных паров не более 665 гПа, содержанием газа (объемное) не более 3%, парафина не более 20%, с содержанием механических примесей с размером твердых частиц до 0,2 мм и микротвердостью 1,47 ГПа – не более 0,2%. Допускается перекачивание нефти температурой до  +60°С при условии системы принудительного охлаждения подшипников. Применяются в в системах внутрипромыслового сбора и транспортировки нефти.

Насосы ЦНСП предназначены для перекачивания воды и других неагрессивных и негорючих жидкостей с pH=7-9,2, температурой до +120°С, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм. Применяются для питания водой паровых котлов малой и средней мощности, на установках повышения давления, в промышленных установках, при строительстве общественных и жилых зданий, для обеспечения циркуляции горячей и холодной воды.

Для всех групп насосов типа ЦНС давление на входе не должно быть менее 0,02-0,06 МПа. Для насосов ЦНСГ давление на входе не должно быть менее 0,1 МПа при температуре воды +105°С. Максимально допустимое давление на входе для всех насосов 0,3 МПа.

Уплотнение вала насосов - сальниковое или торцовое.

Пример условного обозначения насоса: ЦНСГ (А) т 13-210 УХЛ4, где

  • ЦНС – центробежный насос секционный
  • Г - модификация: без буквы – для холодной воды (до +45°С); «Г» – для горячей воды (до +105°С); «М» – для турбинного масла; «Н» – для нефти; «П» – для горячей и холодной воды в системах небольшой производительности
  • (А) – агрегатная поставка
  • т - тип уплотнения: без буквы – сальниковое; «т» – торцовое
  • 13 – номинальная подача, куб.м/час
  • 210 – номинальный напор, м
  • УХЛ4 - климатическое исполнение и категория размещения

Технические характеристики насосов ЦНС, ЦНСГ, ЦНСП

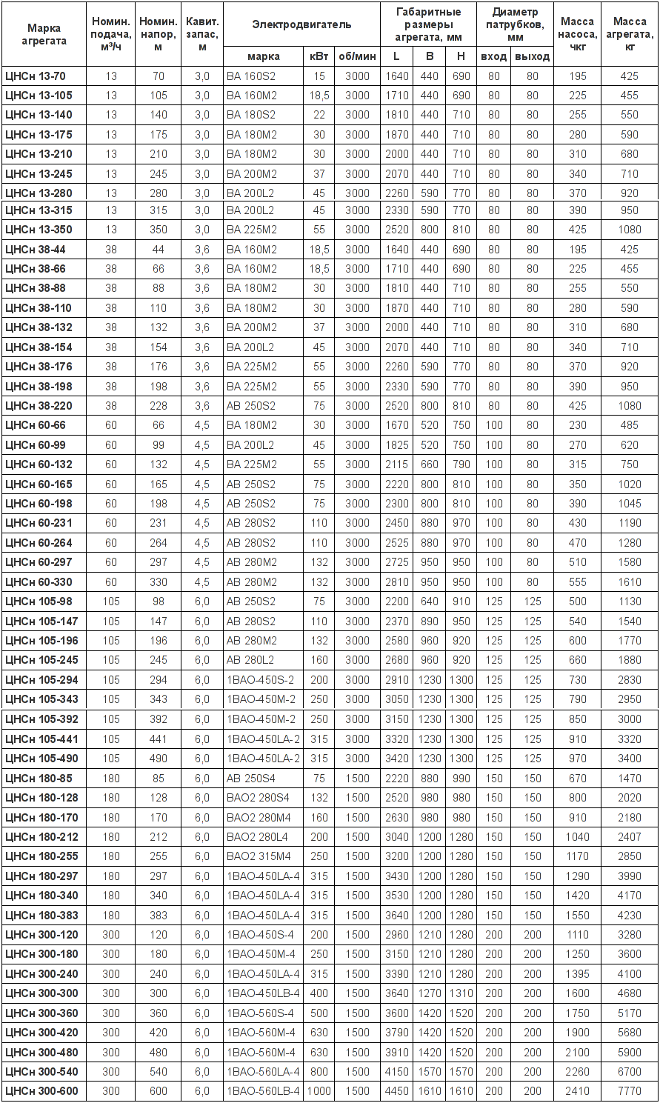

Технические характеристики насосов ЦНСН

Ваша заявка на секционные насосы типа ЦНС различного назначения будет обработана сразу, как только Вы ее оформите на нашем сайте. Или просто позвоните, и наши менеджеры свяжутся с Вами.


Доставка по России.
Скидки постоянным клиентам!
