Производство ленточных транспортеров

НПО ПРОМЭК производит ленточные конвейеры на собственной производственной базе и на основе разработок собственного конструкторского бюро  (см. фото собственной производственной базы НПО ПРОМЭК). Ленточные транспортеры производства нашей компании успешно эксплуатируются на многих объектах в разных регионах нашей страны.

Сагаемые востребованности наших конвейеров:

  • конструктивное соответствие транспортеров конкретным производственным задачам;
  • надежность металлоконструкций при рациональном расходовании металла и без неоправданного завышения цен;
  • электроприводы от известного производителя Bonfiglioli (Бонфиглиоли);
  • шведские подшипники SKF;
  • приводные и натяжные барабаны, ролики и роликоопоры безупречного качества; европейское качество по цене «отечественного производителя».

Конвейеры марки PCS-BC

Конвейер ленточный предназначен для непрерывного горизонтального или наклонного транспортирования штучных и сыпучих материалов в различных отраслях промышленности в помещении или на открытом воздухе с нижним предельным значением температуры воздуха эксплуатации -30° С.

Технические характеристики ленточных конвейеров PCS-BC

Размерный ряд ленточных конвейеров типа PCS-BC охватывает диапазон стандартных лент шириной 400, 500, 650, 800, 1000, 1200 мм и диапазон по длине от 2,5 м до 35 м.

В качестве несущего и тягового органа применяются резинотканевые конвейерные ленты – гладкие или шевронные. Верхняя ветвь ленты имеет желобчатую форму, нижняя – гладкую.

Состав ленточного транспортера

Конструктивно каждый конвейер состоит из трех частей:

  • приводная секция (рис. позиция 1);
  • натяжная секция (2);
  • центральная секция (3).

Секции стыкуются между собой болтовыми соединениями.

Приводная секция, предназначенная для установки фрикционного привода конвейерной ленты, включает в себя раму, фрикционный привод, механизм очистки ленты, желобчатую опору, боковые ролики, гладкий опорный ролик. Фрикционный привод состоит из барабана и мотор-редуктора. Барабан установлен на раму и имеет подшипниковые опоры. Механизм очистки ленты представляет из себя раму с противовесом и скребком, качающимися на оси. Скребки могут быть стальными, изготовленными из полиуретана или резины. В случае применения в качестве несущего и тягового органа шевронной ленты механизм очистки ленты выполняется в виде вращающейся щетки из полиуретана с приводом от электродвигателя.

Натяжная секция содержит раму, натяжной барабан, желобчатые роликоопоры, два натяжных винта, связанных с буксами. Нижняя ветвь конвейерной ленты направляется боковыми роликами и опирается на ролик. Барабан установлен на подшипниках качения буксы. Буксы с барабаном перемещаются по направляющим посредством вращения винтов. Рама выполнена из швеллеров.

Центральная секция определяет длину конвейера и компонуется из звеньев, имеющих ряд по длине: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11 и 12 метров. В секцию входят рама, желобчатые опоры, поддерживающие ролики, боковые направляющие ролики. Желобчатая роликоопора предназначена для формирования верхней ветви ленты в желоб. В отличие от плоских, желобчатая роликоопора не требует дополнительных бортов вдоль ленты, исключающих высыпание материала. Угол наклона (двух или трех) боковых роликов выбирается из ряда: 10, 15, 20, 25, 30, 35, 45, 60 градусов.

Конвейер ленточный по Вашему заказу

В базовой конструкции желобчатая роликоопора имеет в составе три ролика с углом наклона боковых роликов 20 градусов. Практика показала, что данная конструкция желобчатой роликоопоры является оптимальной для ленточных конвейеров, транспортирующих сыпучие материалы. По желанию заказчика конвейеры могут поставляться с желобчатой роликоопорой иной конструкции.

Каждый конвейер оснащен тросовым механизмом отключения. Как опция конвейер может быть укомплектован опорами для его установки, площадкой обслуживания приводной секции, механизмом контроля целостности и схода ленты.

Возможно изготовление ленточного транспортера в полумобильном и мобильном исполнении.

Запрашивайте коммерческое предложение на изготовление ленточного конвейера, и мы изготовим его в полном соответствии с Вашими производственными задачами.

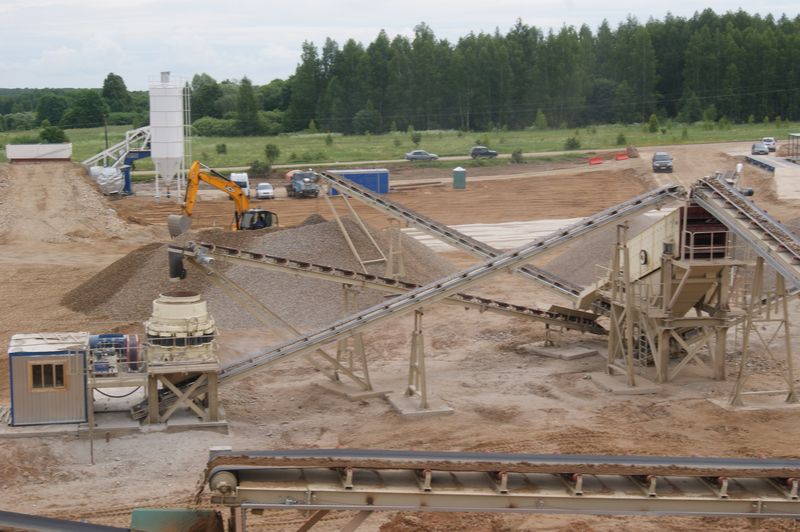

Ленточные конвейеры PCS-BC в составе действующих дробильно-сортировочных комплексов


Доставка по России.
Скидки постоянным клиентам!
