Серия FH: центробежные насосы с осевым всасывающим и радиальным напорным патрубками, оснащённые высокоэффективными двигателями PLM
Область применения — жилищно-коммунальное строительство, сельское хозяйство, промышленность:
Циркуляция и перекачивание чистой воды и химически неагрессивных жидкостей
Водоснабжение и повыешение давления
Системы полива
Циркуляция воды в системах кондиционирования
Моечные системы
Промышленность
Сельское хозяйство
Плавательные бассейны
Конструктивные особенности насосов серии FH:
Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
Выдвигаемая конструкция: рабочее колесо, адаптер и двигатель снимаются без отсоединения корпуса насоса от трубопровода.

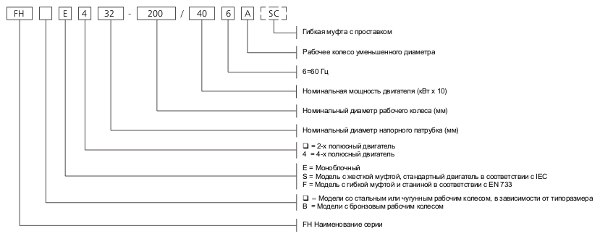

Структура условного обозначения
Модели насосов серии FH - 50 Гц 2-полюсные
FHE: моноблочная конструкция. Двигатель присоединяется при помощи переходного фланца, рабочее колесо крепится непосредственно на валу электродвигателя.
2FHE: моноблочная конструкция. Двигатель присоединяется при помощи переходного фланца,два рабочих колеса крепятся непосредственно на валу электродвигателя.
FHE M: версия FHE с однофазным двигателем.
FHS: Двигатель присоединяется при помощи переходного фланца и жёсткой муфты закрепленной на валу стандартного электродвигателя.
FHF: с промежуточной опорой подшипников, гибкой муфтой и опорной плитой.
FHF...SC: с промежуточной опорой подшипников, гибкой муфтой с проставком и опорной плитой.
Модели серии FH - 50 Гц 4-полюсные: FHE4; 2FHE4; FHS4; FHF4; FHS4; FHF4 – различные типоразмеры.
Технические характеристики насоса
Подача до 650 куб.м/ч 2-полюсные; 750 куб.м/ч 4полюсные.
Напор до 100 м 2-полюсные; 60 м 4-полюсные.
Температура перекачиваемой жидкости
- 20°C до +85°C для FH 32, 40, 50, 65, 80 стандартного исполнения
- 30°C до +120°C для FH 100, 125, 150 стандартного исполнения (включая 65-315, 80-315 и 80-400)
По запросу, до +140°C для FH 100, 125, 150.
Максимальное рабочее давление:
12 бар (PN 12) до FH80.
Фланцы PN 16 для FH100, 125, 150.
Максимальное давление: 12 бар для температур до 120°C, 10 бар для температур в диапазоне от 120°C до 140°C.
Упорные кольца спереди и сзади рабочего колеса выполнены из нержавеющей стали AISI 316L до моделей FH80 (кроме моделей 65-315 и 80-315).
Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960).
Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FH 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315).
Паз для фиксирующей шпонки торцевого уплотнения в моделях FH32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен).
Вращение против часовой стрелки, если смотреть на насос со строны всасывающего патрубка.
Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150.
Технические характеристики электродвигателя
С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
В стандартном исполнении: 4-полюсные двигатели мощностью до 11 кВт (включительно) и 2-полюсные мощностью до 22 кВт (включительно) производства Lowara. Двигатели больших мощностей выпускают другие производители.
Электродвигатели PLМ имеют более высокий КПД по сравнению со стандартными и относятся к 1-му классу энергоэффективности
Степень защиты IP55
Класс изоляции F
Режим работы в соответствии с EN 60034-1
Длительный режим работы.
Максимальная температура окружающей среды: +40°C.
Сливное отверстие для удаления конденсата на всех двигателях LOWARA.
Стандартное напряжение:
- Однофазное исполнение: 220-240 В, 50 Гц.
- Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3кВт, 380-415/660- 690 В, 50Гц для мощностей выше 3кВт.
